彩鋼瓦屋面太陽能支架系統 PGT4

彩鋼瓦太陽能支架系統概述

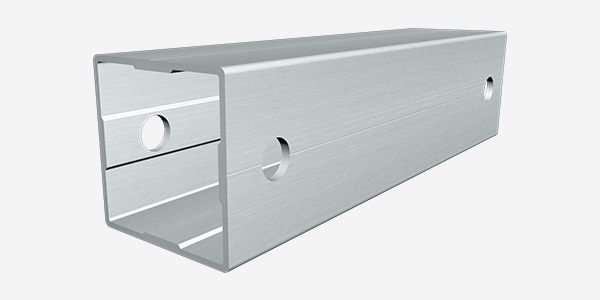

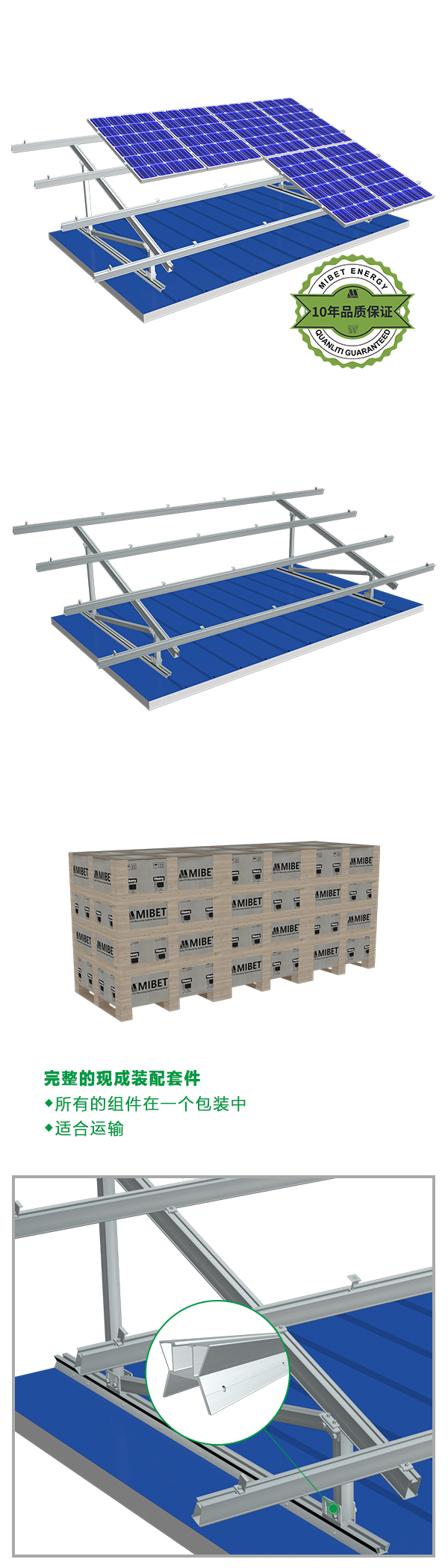

MRac 彩鋼瓦太陽能支架系統 PGT4 適用于不同彩鋼瓦屋面光伏電站的安裝。經過優化的方管支架與縱梁結構，可提升結構支撐強度及支架系統的整體穩定性，有較強的抗風雪能力。支架系統可對前后、左右及上下方向進行調節，方便固定在最佳照射角度，讓電池板產生最大電能輸出。

彩鋼瓦太陽能支架系統特點

1、卡塊及卡槽采用對稱式設計，安裝時無方向性的要求，更加便捷；
2、底部固定使用彩鋼瓦夾具，可保證系統的穩固性；
3、安裝零配件少，已高度預安裝，無需任何現場切割，減少現場施工難度及時間；
4、現場靈活調節，可實現垂直、東西、西南、南北調整。

彩鋼瓦太陽能支架技術參數

技術參數
安裝地點	彩鋼瓦屋面
安裝角度	0-30°
風荷載	60m/s
雪荷載	1.6KN/㎡
適用組件類型	有框，無框
組件排版方式	橫向，豎向
設計標準	AS/NZS 1170，DIN 1055，JIS C8955：2017，
	International Building Code：IBC 2009,
	California Building Code：CBC 2010；
支架材質	AL6005-T5 (表面陽極氧化)
緊固件材質	鋅鎳合金&不銹鋼SUS304
零配件材質	AL6005-T5 (表面陽極氧化)
支架顏色	自然銀色或根據客戶要求著色
系統質保	10年
