平屋頂太陽能壓載支架系統 S10

平屋頂壓載支架系統概述

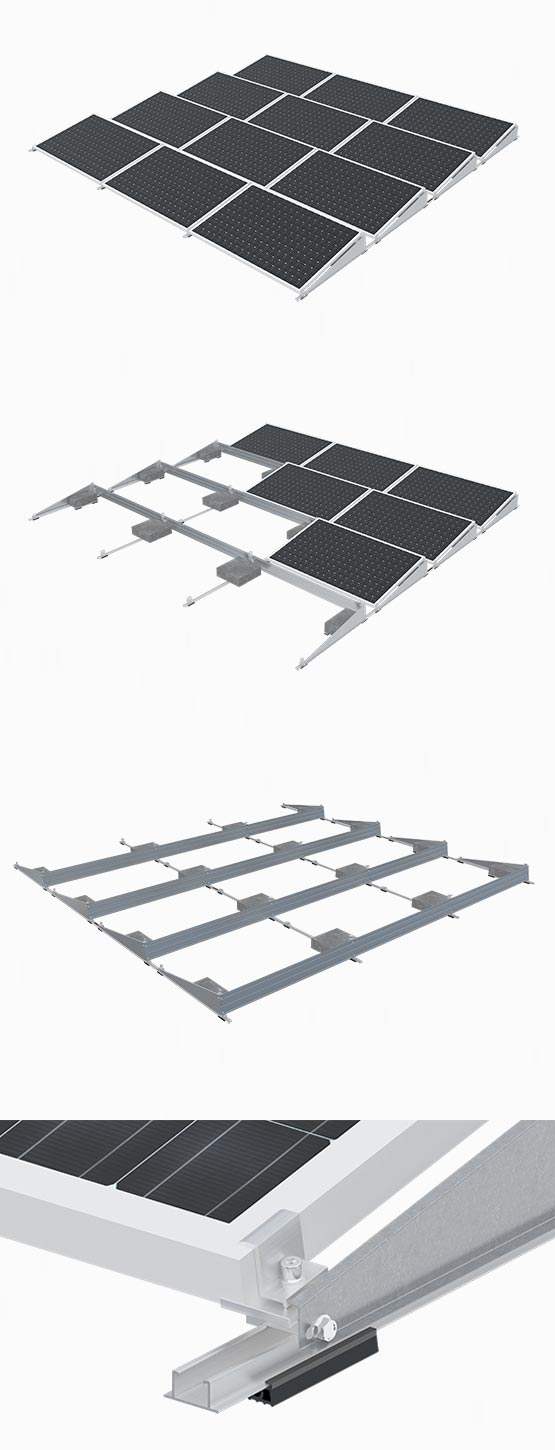

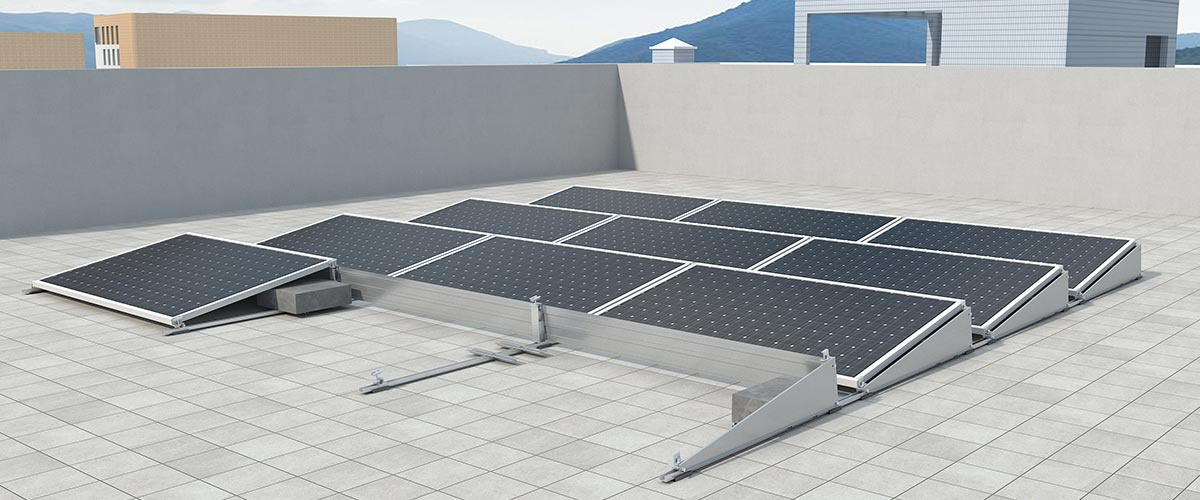

平屋頂太陽能壓載支架系統（全擋風可?。┦俏轎荻タ⒌囊豢罘譴┩感越餼齜槳?。結構采取多面擋風設計，穩固性高，可按當?shù)仫L(fēng)壓選配擋風板。系統主要匹配歐美小板型短板組件，采取短邊固定方式。配件高度預裝，治具限位組件配合連接件可免工具快速組裝，提升安裝效率，降低施工成本。系統提供雙邊壓載板、壓載支撐板、角鋁固定水泥塊三種壓載方式選擇，滿足不同安裝環境需求。

與其余矩陣系統相比，該系統最大的特點是多面擋風和免工具安裝的特性，助力提升系統抗風性能和安裝效率。

平屋頂壓載支架系統特點

1、矩陣設計

安裝無需穿透屋頂，三種壓載方式靈活選擇，可復制矩陣結構安裝減輕系統壓載重量。

2、抗風性高

兩側及背面設有擋風板，結合矩陣壓載可提高系統的抗風性。

3、快速安裝

治具限位組件可免工具快速組裝連接件，提升安裝效率。

4、節約成本

高度預裝和免工具組裝連接件方式降低現場施工難度，大大減少成本。

平屋頂壓載系統技術參數

技術參數
安裝地點	混凝土平屋面
安裝基礎
安裝角度	10°
風荷載	44m/s
雪荷載	1.6KN/㎡
離地高度
適用組件類型	有框
組件排版方式	橫排
設計標準	AS/NZS 1170，DIN 1055，JIS C8955：2017，
	International Building Code IBC：2009,
	California Building Code CBC：2010；
支架材質	AL6005-T5 (表面陽極氧化)
緊固件材質	不銹鋼SUS304
零配件材質	AL6005-T5 (表面陽極氧化)
支架顏色	自然銀色或根據客戶要求著色
系統質保	10年
