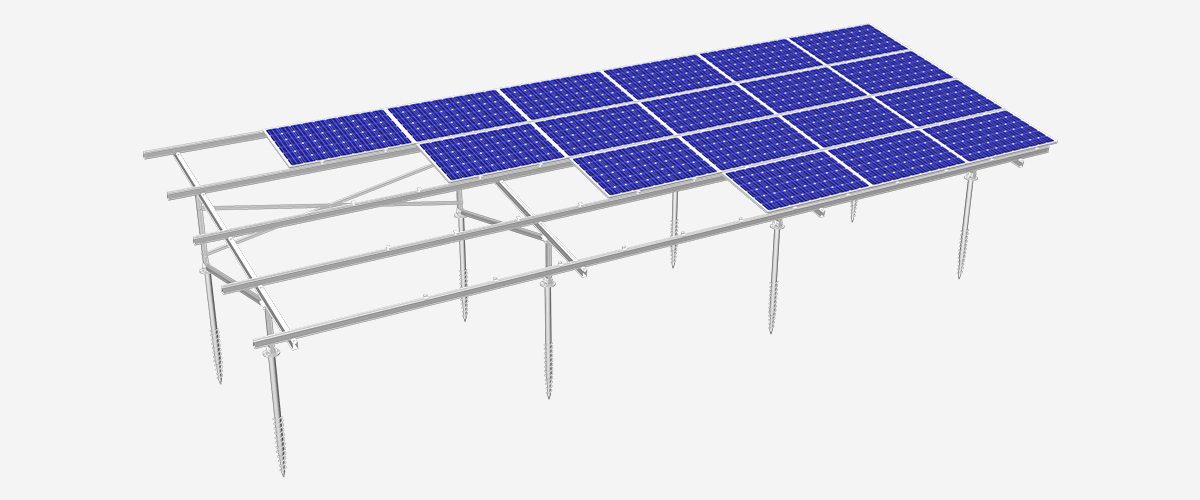

MRac地面光伏支架系統-PGT4

系統概述

地面光伏支架系統PGT4材質與GPT4一樣均使用鋁合金，表面做陽極氧化工藝處理，穩固且防腐防銹，適合中大型地面光伏電站項目和對抗風雪能力要求較高的區域。GPT4在GT4的基礎上優化了系統結構，在滿足同樣的抗壓參數下，使支架價格更低，重量更輕。支架出廠前高度預組裝，減少現場安裝步驟，適應不同地形條件。

產品區別

PGT4在GT4的基礎上優化了支架結構，保證系統穩固性且降低了成本，具有價格優勢。

產品優勢

1、穩固耐用

選用優質鋁合金材質，表面采用陽極氧化工藝處理，具有輕便、防腐、防銹、穩定性高的特點。

2、降本增效

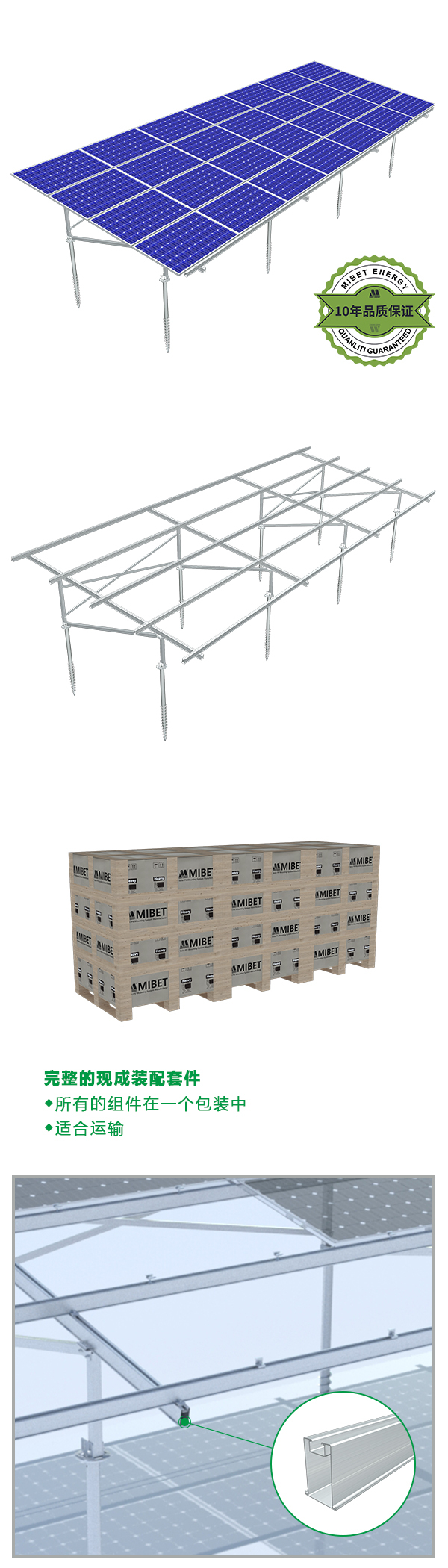

支架已出廠預組裝，現場安裝無需切割鉆孔，節省施工時間，提高安裝效率。

3、靈活調節

支架安裝角度可根據項目實際需求進行調節，適應各種日照條件，穩定發電效率。

4、專業設計

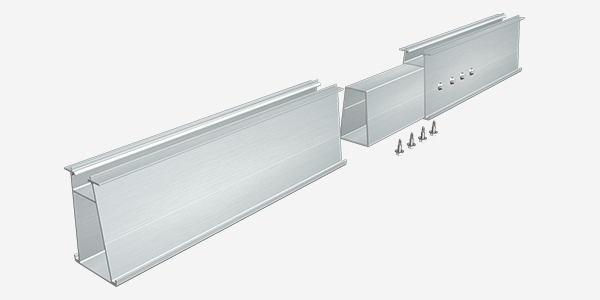

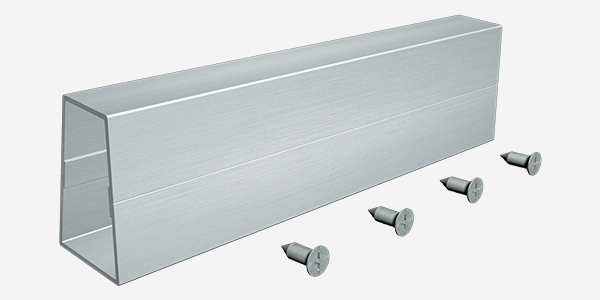

縱梁使用專業壓塊固定，無需打孔，專業結構設計保證面板支架強度，增強穩定性，有抗風雪荷載能力。

系統參數
安裝地點	地面
安裝基礎	水泥基?�，螺旋地�?/span>

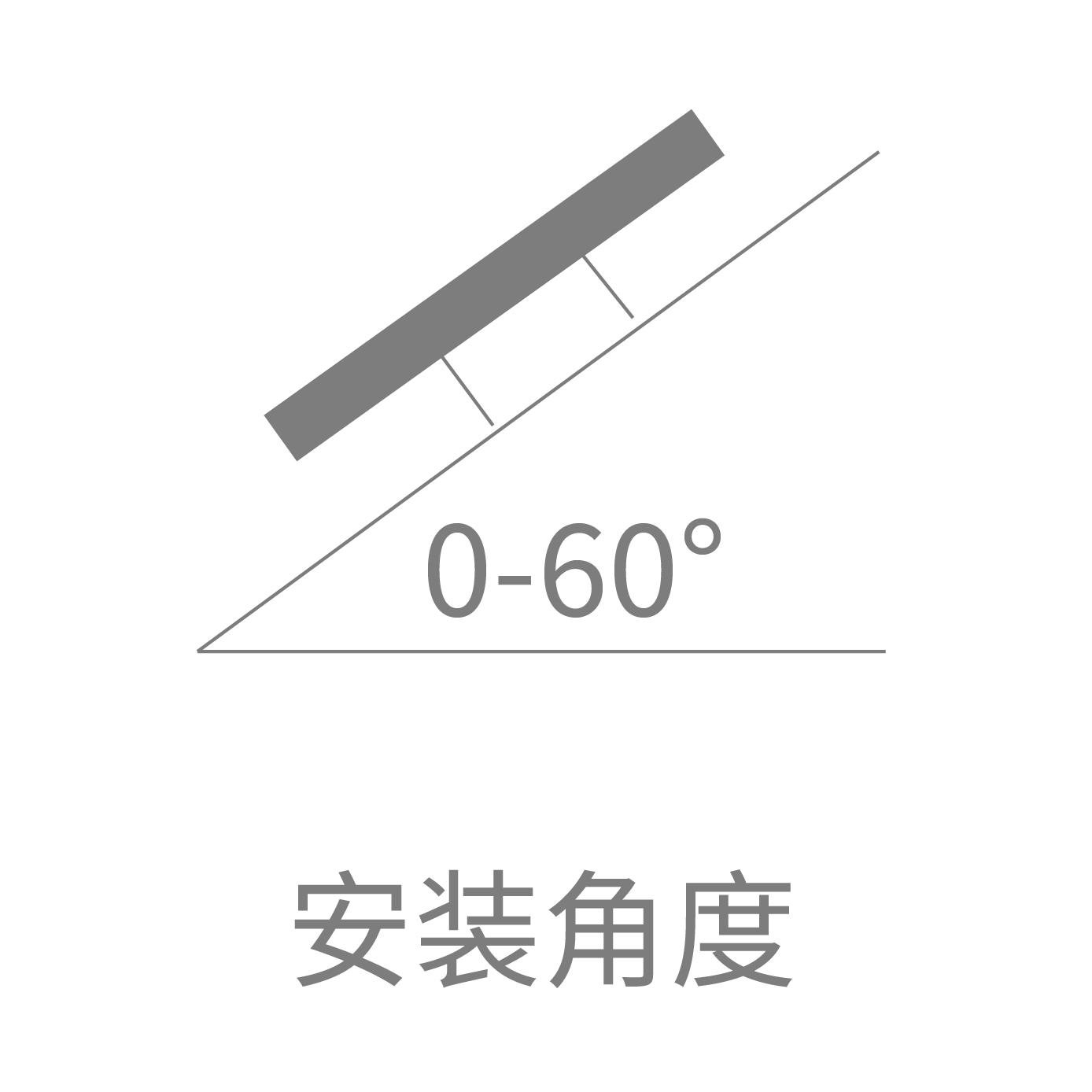

安裝角度	0-60°
風荷載	60m/s
雪荷載	1.6KN/㎡

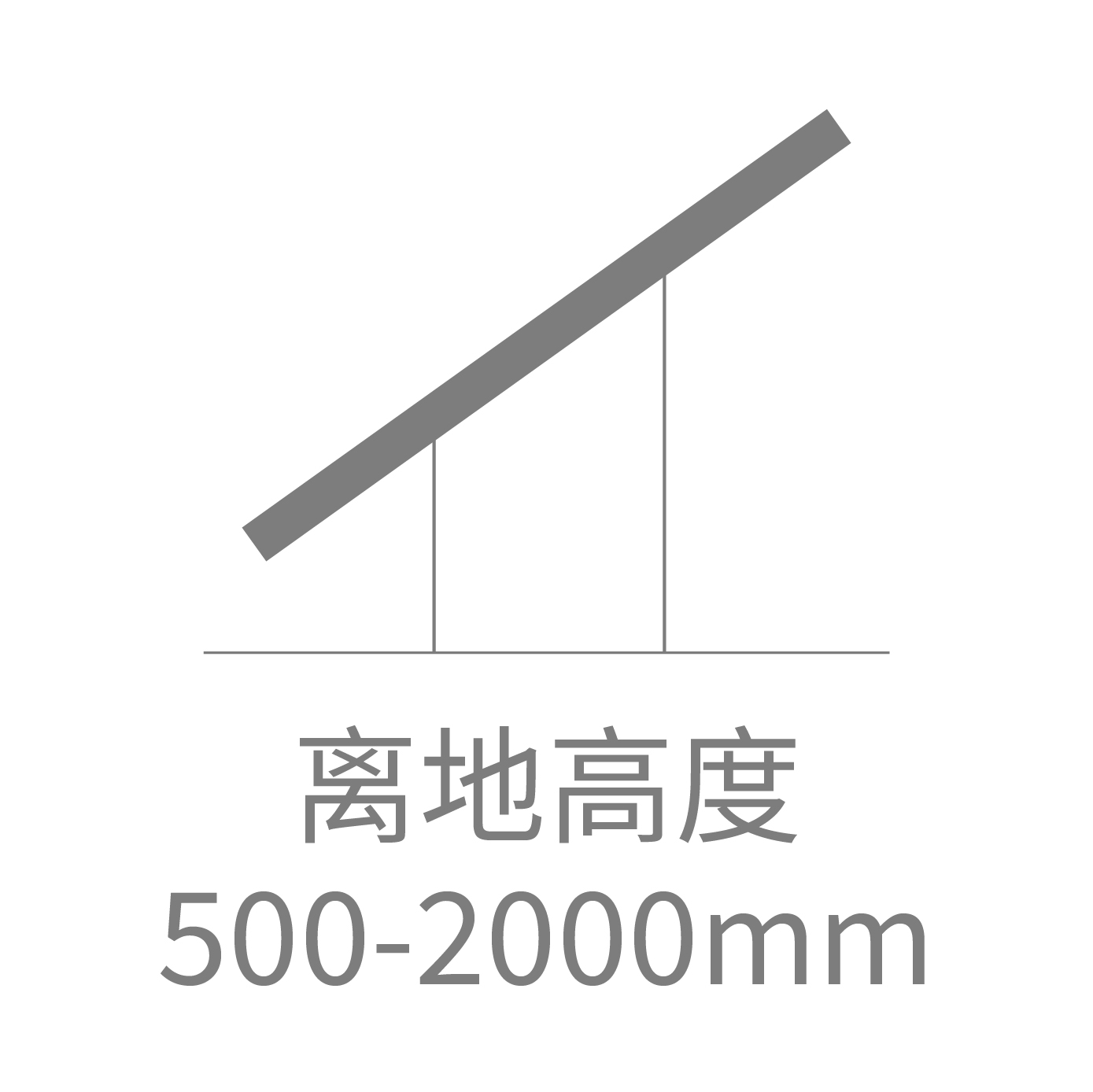

離地高度	500-2000mm
適用組件類型	有框，無框

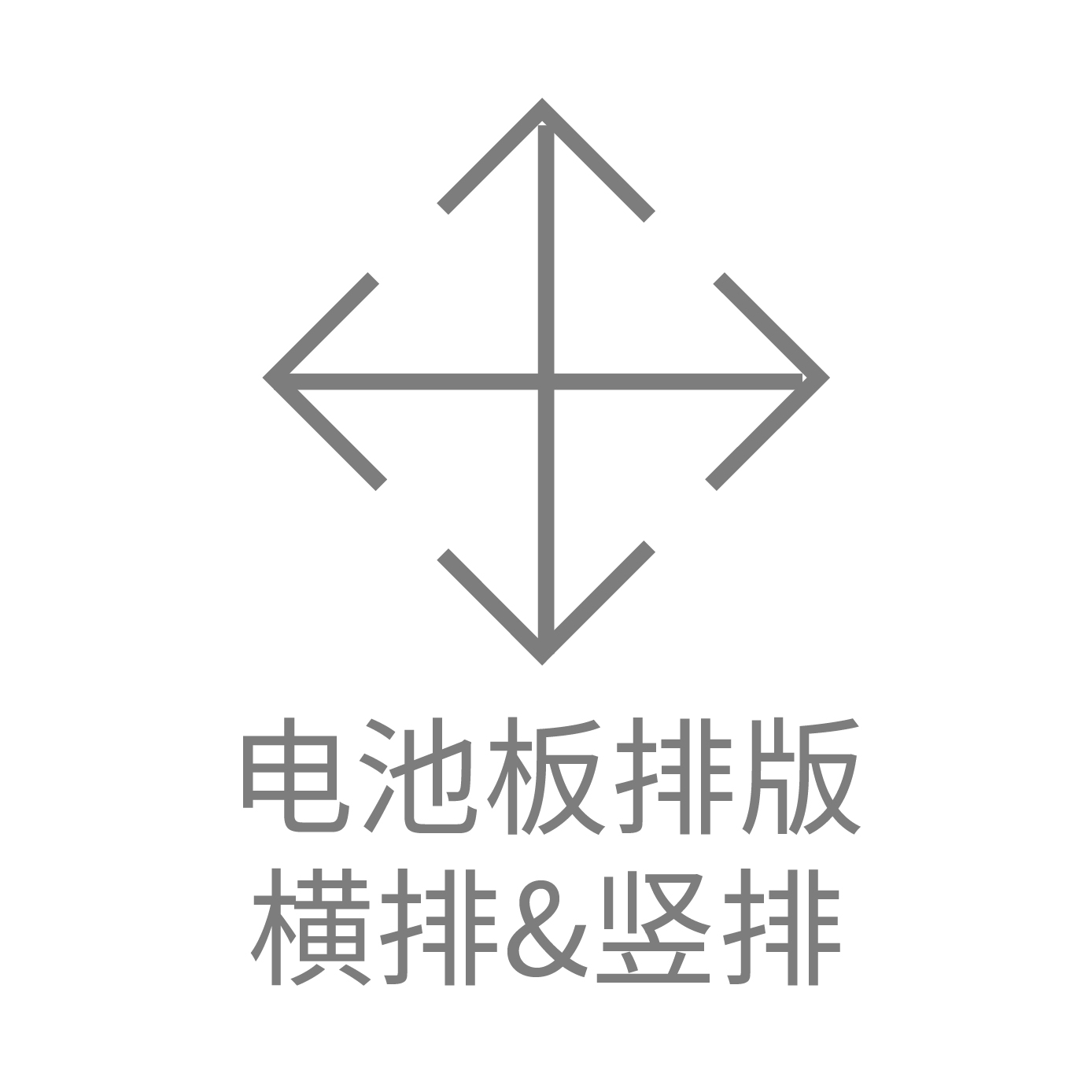

組件排版方式	橫向，豎向
設計標準	AS/NZS 1170，DIN 1055，JIS C8955：2017，
	International Building Code：IBC 2009,
	California Building Code：CBC 2010；
支架材質	AL6005-T5（表面陽極氧化）
緊固件材質	鋅鎳合金&不銹鋼SUS304
零配件材質	AL6005-T5（表面陽極氧化）
支架顏色	自然銀色或根據客戶要求著色
系統質保	10年
