MRac地面光伏支架系統-GT1

系統概述

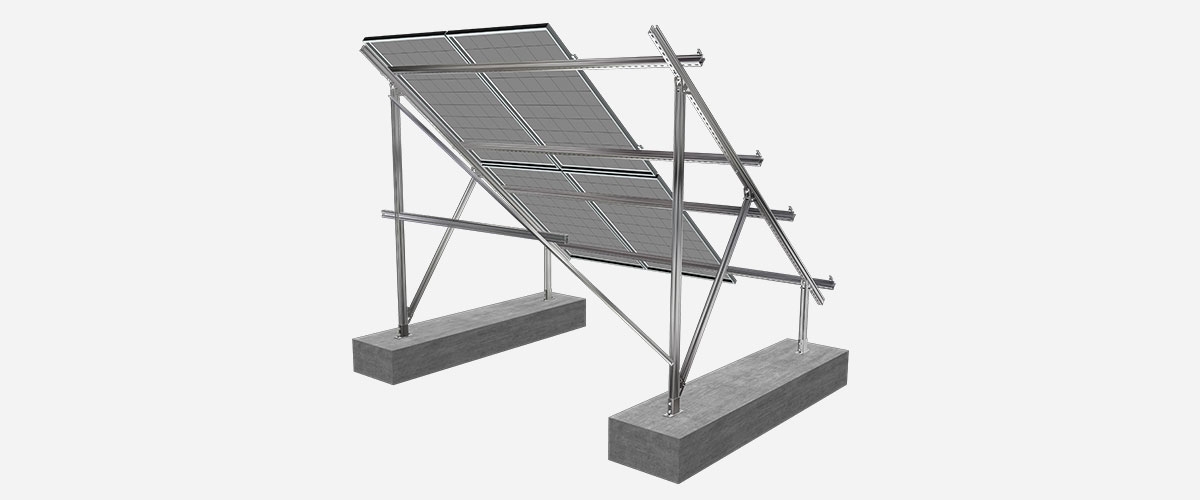

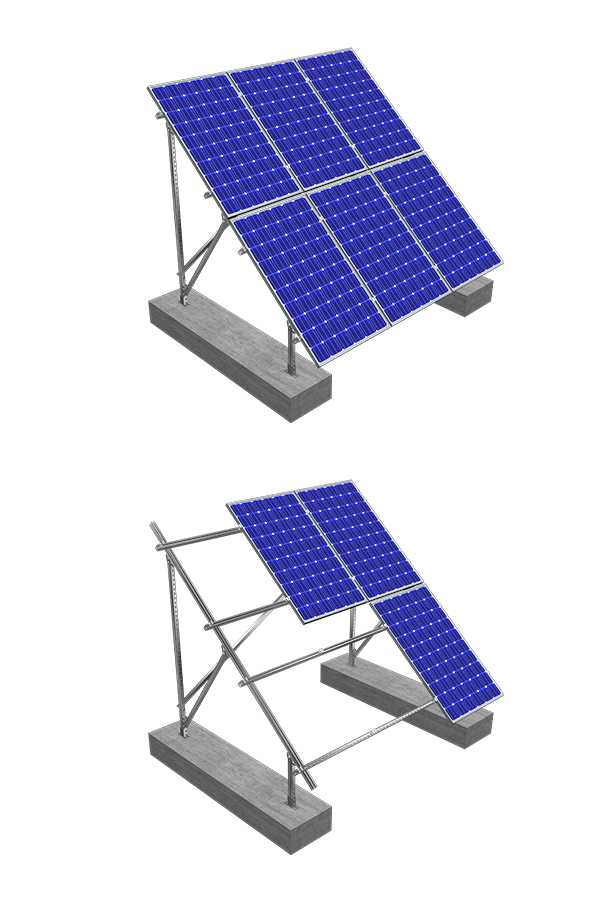

地面光伏支架系統GT1由全碳鋼材質制成，表面可根據客戶需求選擇熱鍍鋅或鎂鋁鋅工藝處理，適合大型地面電站項目。碳鋼支架硬度高，穩定性好，不容易變形和開裂，使用壽命長，表面經過工藝處理后防腐、防銹。出廠前支架已預組裝，使現場安裝便捷，節省施工時間。

產品區別

GT1采用全碳鋼材質，基礎為水泥基礎或螺旋地樁可?�，可皽姘灾X荻ズ偷孛?。

產品優勢

1、材質優良

主體采用碳鋼制成，結合表面工藝處理，有優秀的結構穩定性和防腐防銹性能。

2、高適配性

適應不同的地形環境，兼容不同規格的光伏組件。

3、節約成本

出廠前已預組裝組件，便于現場安裝，減少施工時間和成本。

4、靈活調整

現場安裝方向可垂直，東西，西南，南北調節。

技術參數
安裝地點	屋頂、地面
安裝基礎	水泥基?。菪刈?/p>
安裝角度	0-60°
風荷載	60m/s
雪荷載	1.6KN/㎡
離地高度	500-2000mm
適用組件類型	有框，無框
組件排版方式	橫向，豎向
設計標準	AS/NZS 1170，DIN 1055，JIS C8955：2017，
	International Building Code IBC 2009,
	California Building Code CBC 2010；
支架材質	Q235B（熱浸鍍鋅），AI6005-T5（表面陽極氧化）
緊固件材質	SUS304&鋅鎳合金&熱浸鍍鋅
零配件材質	AI6005-T5（表面陽極氧化）
支架顏色	自然銀色或根據客戶要求著色
系統質保	10年
